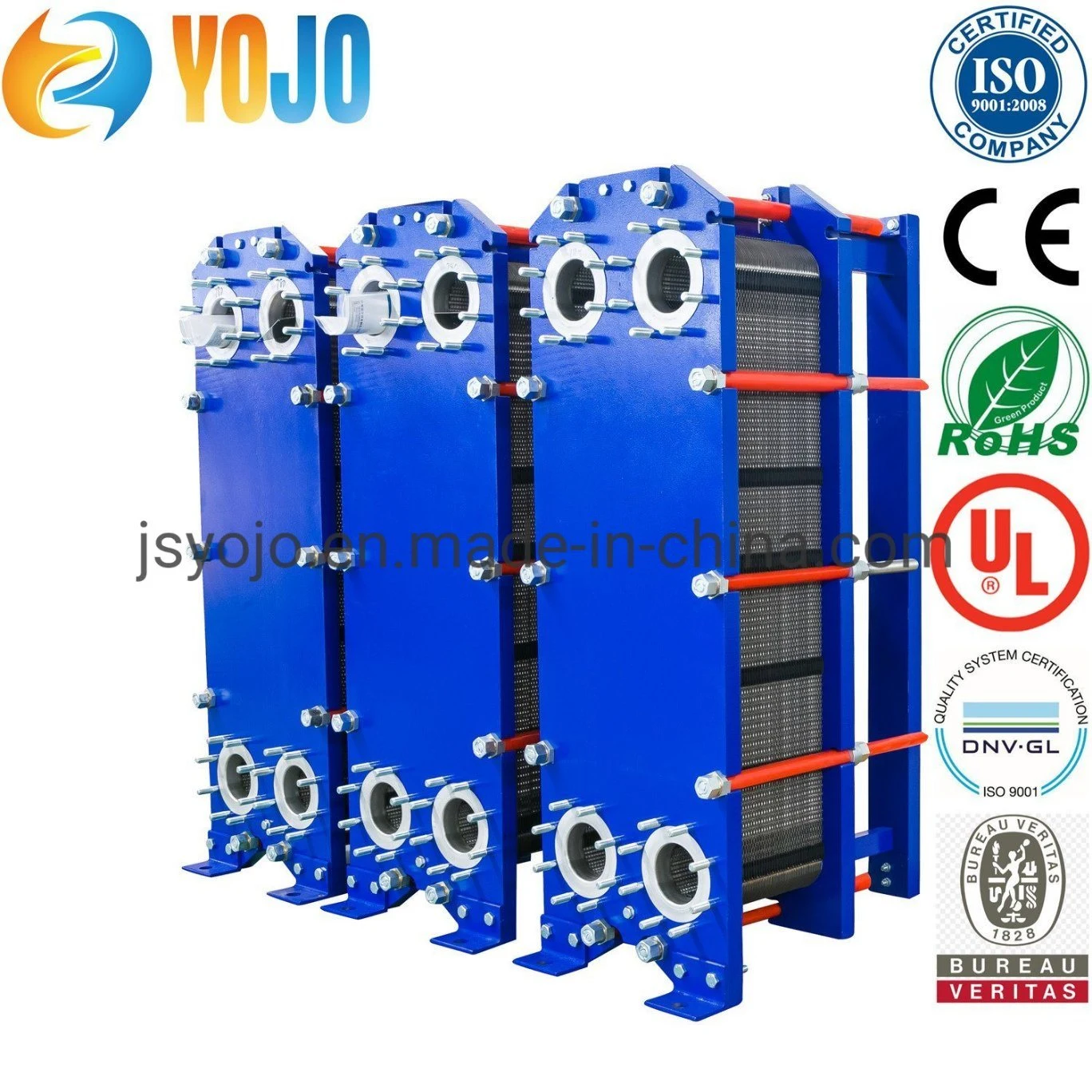

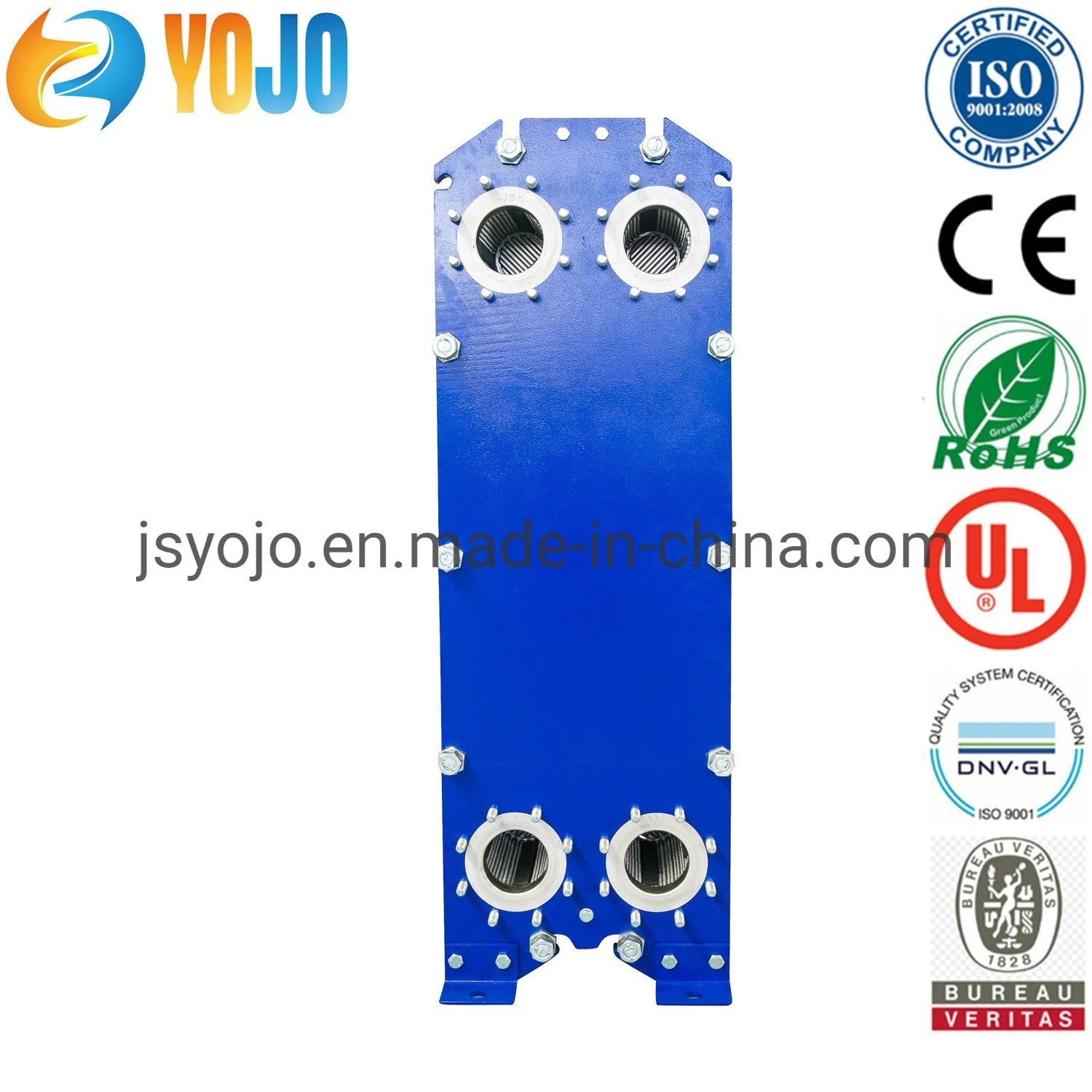

Descripción de Producto
| El modelo | Un(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
| M10/B100B | N(2.55+X) | 470 | 255 | 1069 | 719 |
| La parte inferior del Centro a Nivel del suelo (mm) | 183 |
| MAX. LC (mm) | 1600 |
| La conexión (mm) | 100 |
| Flujo máximo (m3/h) | 140 |
| Presión de diseño (MPa) | 1.0/1.6/2.5 |
| Número máximo de placas | 278 |
| Material de placa | El líquido adecuado |
| Acero inoxidable (SUS304, 316L etc. ). | Agua pura Agua del río, la Sal comestible el Agua, Aceite mineral |
| Titanium, TI-pd | Salmuera, El Agua de mar, El Agua salada |
| SMO254 | Ácido sulfúrico diluido, la Solución de agua salada, Inorgánicos, Solución acuosa |
| Ni | Las altas Temperaturas, Alta Concentración De La Sosa cáustica |
| Hastelloy C276, C22) | Ácido sulfúrico concentrado, Ácido clorhídrico , Ácido fosfórico |
| Cuerpo principal de la junta | Temperatura de funcionamiento (ºC) | El líquido adecuado |
| NBR | -15 ~ +135 | El agua, Agua de mar, Sales minerales, Salmuera |
| EPDM | -25 ~ +180 | Agua caliente, Vapor, Ácido, Base |
| F26 | -25 ~ +230 | La base de ácido, el Líquido |
| FTP | 0 ~ +160 | Ácido concentrado, Base de Aceite de alta temperatura, Vapor |
| Tipo de placa | Aplicación |
| Raíl inferior (B) | La Caída de temperatura Del Medio de transferencia de calor Es demasiado Grande, La Diferencia de temperatura Del Logaritmo Demasiado Pequeño |
| Corredor de alta (H) | Petición De Viscosidad, Fibroma, Caída de presión Demasiado Pequeño |
| El modelo | (Mm) | B(mm) | C (mm) | D (mm) | E (mm) | MAX. LC (mm) | La conexión (mm) | Área de intercambio (m2) | Número máximo de placas | Caudal máximo (m3/h) | Presión de diseño |
| M3 / B30B | N(2, 5+X) | 180 | 60 | 480 | 357 | 500 | 32 | 0.032 | 95 | 18 | 1.6 |
| TS6M / S60H | N(4+X) | 400 | 203 | 704 | 380 | 1200 | 65 | 0, 086 | 147 | 50 | 1.6 |
| M6 / B60B | N(2.0+X) | 320 | 140 | 920 | 640 | 1200 | 50 | 0.15 | 250 | 36 | 1.6 |
| M6M / B60H | N(3.0+X) | 320 | 140 | 920 | 640 | 1200 | 50 | 0.15 | 203 | 36 | 1.6 |
| K60B | N(2.0+X) | 320 | 140 | 950 | 689 | 1200 | 50 | 0.12 | 250 | 36 | 1.6 |
| K60H | N(3.0+X) | 320 | 140 | 950 | 689 | 1200 | 50 | 0.12 | 203 | 36 | 1.6 |
| M10B / B100B | N(2.55+X) | 470 | 225 | 1069 | 719 | 1600 | 100 | 0.25 | 278 | 140 | 1.0/1.6/2.5 |
| M10M/B100H | N(3.95+X) | 470 | 225 | 1069 | 719 | 1600 | 100 | 0.25 | 180 | 140 | 1.0/1.6/2.5 |
| K100B | N(2.55+X) | 470 | 225 | 1099 | 763 | 1600 | 100 | 0.3 | 278 | 140 | 1.0/1.6/2.5 |
| K100H | N(3.95+X) | 470 | 225 | 1099 | 763 | 1600 | 100 | 0.3 | 180 | 140 | 1.0/1.6/2.5 |
| TS20M / S200H | N(4+X) | 800 | 363 | 1405 | 698 | 3000 | 200 | 0.3 | 400 | 600 | 1.6 |
| TL10 / L100B | N(2+X) | 480 | 225 | 1888 | 1338 | 3000 | 100 | 0.5 | 400 | 140 | 1.0 |
| K150H | N(3.95+X) | 610 | 298 | 1616 | 1095 | 3000 | 150 | 0.5 | 600 | 360 | 1.0/1.6/2.5 |
| M15B / B150B | N(2, 5+X) | 610 | 298 | 1815 | 1294 | 3000 | 150 | 0.65 | 600 | 360 | 1.0/1.6/2.5 |
| M15M/B150H | N(3.95+X) | 610 | 298 | 1815 | 1294 | 3000 | 150 | 0.65 | 600 | 360 | 1.0/1.6/2.5 |
| M20M/T20M/B200H | N(4+X) | 780 | 353 | 2260 | 1478 | 3000 | 200 | 0.85 | 400 | 600 | 1.0/1.6 |
| MX20B / MX25B / B250B | N(2, 5+X) | 920 | 439 | 2895 | 1939 | 3000 | 250 | 1.5 | 500 | 750 | 1.0/1.6/2.5 |
| M30 / B350B | N(3.3+X) | 1150 | 596 | 2882 | 1842 | 4800 | 350 | 1.85 | 700 | 997 | 1.0/1.6 |
